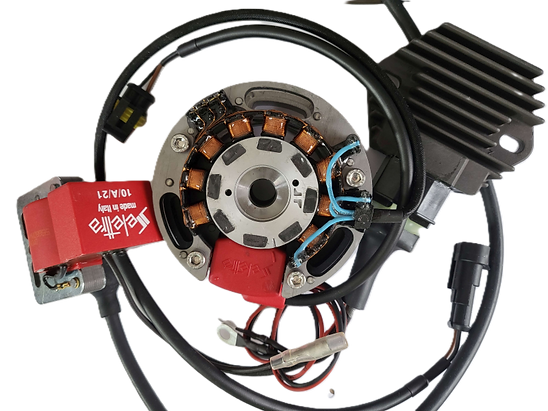

Selettra SML - 12V
Das Lichtgeneratorsystem ist zum Erzeugen von Ladung für eine Bleibatterie oder zum Betreiben von Beleuchtungssystemen oder anderen Geräten, die elektrischen Strom benötigen, konzipiert.
Hauptmerkmale:
-
Bis zu 7 A Leistung
-
14.000 U/min maximale Rotationsgeschwindigkeit
-
Rotation im und gegen den Uhrzeigersinn
Vorteile:
-
Leistungs-Gewichts-Verhältnis
-
Keine Elektronik am Generator
-
Reduzierte Trägheit im Vergleich zu Außenläufergeneratoren
Typische Anwendung:
-
Motorradrennsportanwendung 2T und 4T
-
Anwendungen für Luftfahrttechnik 2T und 4T
-
Für analoge und digitale Spulen
Typische Leistung:
Technische Daten:
Drehzahl im Betrieb:
Drehung:
Steckertyp:
Temperatur max.:
Geregelte Spannung:
Statorkabellänge:
Generatorkabellänge:
Statorgewicht:
Rotorgewicht:
Reglergewicht:
max. 14000 U/min
im Uhrzeigersinn oder
gegen den Uhrzeigersinn
3p ELMAC
80 °C
14,5 ± 0,5 V
300 mm
350 mm
480 g
250 g
135 g
Hinweis: Verwenden Sie den Generator immer mit einer an die 12-V-Batterieangeschlossenen Last.
Anwendungsschema
Kennzeichnungen der verschiedenen Selettra-Systeme:
Selettra KZ10 analog - SML
SML Stator 3200 Wdg 90 mm DMon 00131992
SML Stator 3200 Wdg 94 mm DMon 00131993
Spule A10 DMon 00131222
Spule A20 DMon 00131459
Rotor 48 mm SML
Grundeinstellung: z.B. 20 – 25 Grad vor OT.
Selettra KZ10 digital 2 Takt - SML
SML Stator 3200 Wdg 90 mm DMon
00131992 SML Stator 3200 Wdg 94 mm DMon
00131993 Spule KZ10 Digital DMon 00131232 0301256001/0301256003
Rotor 48 mm SML
Grundeinstellung: Kolben auf OT.
Selettra KZ10
jetzt im DMON-PARTS
auf Lager
Selettra KZ10 digital 4 Takt - SML
SML Stator 3200 Wdg 90 mm DMon
00131992 SML Stator 3200 Wdg 94 mm DMon
00131993 Spule KZ10 Digital DMon
00131232 – 0301256001/0301256003
Rotor 48 mm SML
Grundeinstellung: Kolben auf OT.
